PKOM4 Classic

PKOM4 Classic

Les documents officiels disponibles sont :

• L'arrêté du 29 avril 2019 relatif à l’agrément des modalités de prise en compte du système « PKOM4 Classic» dans la RT012
• et son annexe.

Ce titre V prévue pour la RT2012 fonctionne aussi en RE2020 : Voir rapport d'intégration.

1 Définition du système

Le présent Titre V concerne le système «PKOM4Classic», fabriqué par la société PICHLER et distribué par la société GECO. Ce système est une ventilation double-flux thermodynamique assurant, en plus de la ventilation, le chauffage et le refroidissement par l’intermédiaire d’une PAC Air extrait/Air neuf ainsi que la production de l’ECS par l’intermédiaire d’une PAC Air extrait/Eau. Lors de besoins simultanés d’ECS et de froid, une récupération totale de la chaleur de condensation est réalisée.

Ce système se compose des éléments suivants:

• Des ventilateurs de soufflage et de reprise,
• Des gaines aérauliques, bouches de soufflage et reprise associées,
• Un récupérateur passif (échangeur statique à contre-courant) équipé d’une fonction by-pass,
• Un récupérateur actif de type PAC à compression électrique Air extrait/Air neuf réversible pour assurer la production de chauffage et de refroidissement,
• Un récupérateur actif de type PAC à compression électrique Air extrait/Eau pour assurer la production de l’ECS,
• D’organes permettant la variation de débits afin d’augmenter la puissance de chauffage et de refroidissement par le vecteur air,
• D’organes permettant l’adjonction à l’air extrait d’un débit additionnel d’air extérieur afin d’augmenter la puissance disponible en production d’ECS,
• Un ballon de stockage intégrant une résistance électrique d’appoint.

2 Domaine d'application

Le champ d’application de la présente méthode s’étend aux bâtiments climatisés de catégorie CE1 de types maisons individuelles, accolées ou non, et bâtiments collectifs à usage d’habitation soumis à la réglementation thermique 2012.

3 Méthode de prise ne compte

Cet équipement est pris en compte dans le logiciel via une Pompe à chaleur spécifique proposée dans les menus déroulants :

Le paramétrage de cet équipement de type PAC triple service doit être fait en respectant la méthode de prise en compte décrite dans l'Arrêté du 29 avril 2019 relatif à l’agrément des modalités de prise en compte du système « PKOM4 Classic» dans la réglementation thermique 2012 (Annexe).

Cette PAC triple service PKOM4 est utilisée avec une ventilation double-flux thermodynamique qu'il faudra utiliser en mode chaud ET en mode froid.

Attention, le débit résiduel de l'ECS ne doit pas être nul.

4 Document d'aide à la saisie

Vous pouvez télécharger ici le document d'aide à la saisie fait par GECO.

5 Spécificité pour la RE2020

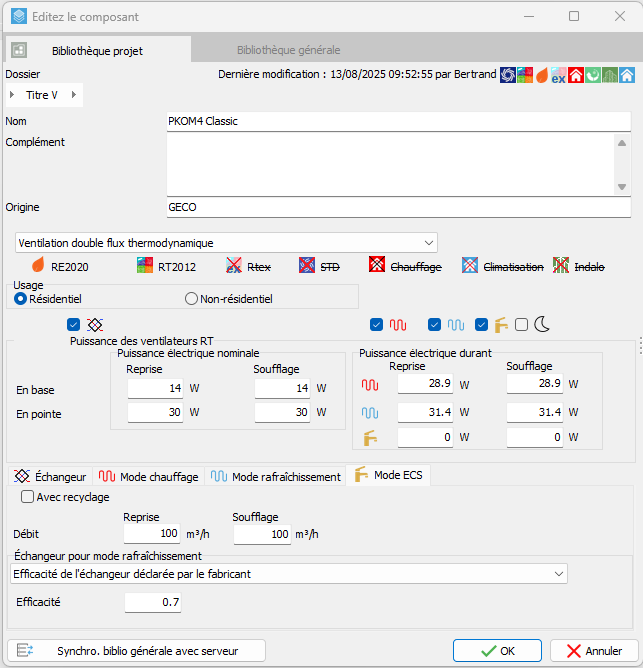

En plus du reste de la saisie indiqué au paragraphe précédent, pour la RE2020, il sera nécessaire de renseigner la fonction ECS au niveau de la VMC double flux thermodynamique :
