Exporter vers Editeur (Modeleur)

Exporter

1 Fonctionnement général

Une fois l'ensemble du modèle défini, c'est ici qu'est généré le fichier au format de Pleiades Editeur.

L'exportation est lancée par un clic sur le bouton .

Une fois le fichier généré, le Modeleur affiche une fenêtre pour la saisie du nom et de l'emplacement du fichier généré.

Par défaut, le fichier est généré avec les propriétés suivantes :

• nom de fichier : nomdefichier_base.plp
• nom de projet : nomdefichier
• nom de variante : base

Il est possible, à la fin de l'exportation, d'ouvrir directement le fichier généré en cliquant sur le bouton "Ouvrir le fichier avec Pleiades Editeur".

2 Fonctionnement en multi-bâtiment

En mode multi-bâtiment, trois types d’exportation sont disponibles :

2.1 Exporter le bâtiment en cours

Ce bouton a la même fonctionnalité que celui du fonctionnement général vu plus haut.

2.2 Exporter tous les bâtiments dans des fichiers séparés

Ce bouton sépare tous les bâtiments en créant pour chacun d'eux un fichier Pleiades à l'emplacement indiqué par l'utilisateur. Chaque bâtiment devient un projet Pleiades indépendant.

2.3 Exporter tous les bâtiments dans un fichier

Ce bouton fusionne tous les projets en un seul projet Pleiades en créant le fichier à l'emplacement indiqué par l'utilisateur.

3 Export GbXML (Version Alpha)

Voir ici.

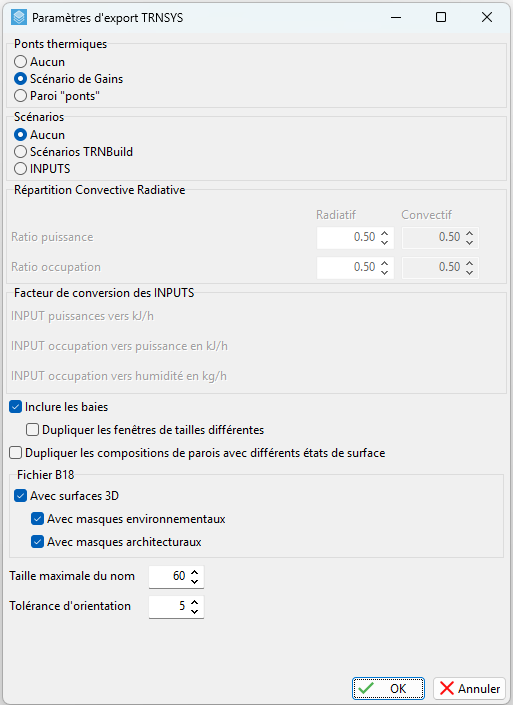

4 Export TRNSYS (Version Alpha)

Depuis la version 6.26.1.2, il est possible d'exporter le modeleur (et quelques paramètres) vers le logiciel TRNSYS afin de récupérer l'enveloppe du bâtiment.

L’export TRNSYS depuis Pleiades Modeleur correspond à la conversion du modèle thermique du bâtiment incluant la géométrie, les matériaux et éléments constructifs, les états de surface, les ponts thermiques, les menuiseries, les scénarios (sous forme de schedules ou d’inputs), ainsi que les masques environnementaux et architecturaux en un fichier texte .b18 structuré, lisible par TRNBuild.

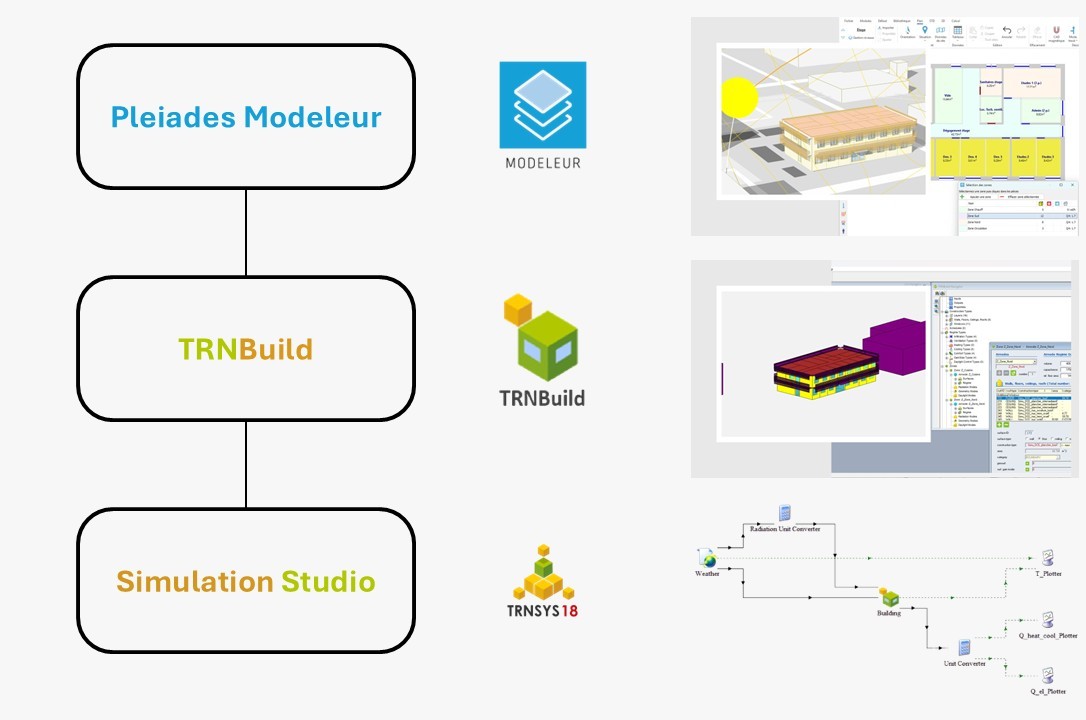

Le fichier généré par Pleiades Modeleur est un fichier au format B18. Il contient l’ensemble des informations nécessaires pour reconstruire, dans TRNBuild, un modèle thermique multizone. Ce modèle est ensuite utilisé par TRNSYS pour réaliser les simulations dynamiques à l’aide du modèle Type 56

Voir ici pour plus d'informations sur ce sujet.

4.1 Gestion des noms et orientation

TRNBuild est sensible à la longueur des noms d’objets (zones, parois, couches…).
La passerelle introduit donc une taille maximale des noms (si un nom dépasse la limite il sera tronqué et 4 caractères sont ajoutés pour garantir l’unicité).

Pour l’orientation : elles sont créées automatiquement. Pour éviter d’en avoir trop, il est possible de les simplifier en les regroupant avec une tolérance d’orientation.

Lors de l’export, les parois intérieures au sein d’une même zone sont supprimées, en raison d’une limitation de TRNBuild.

.

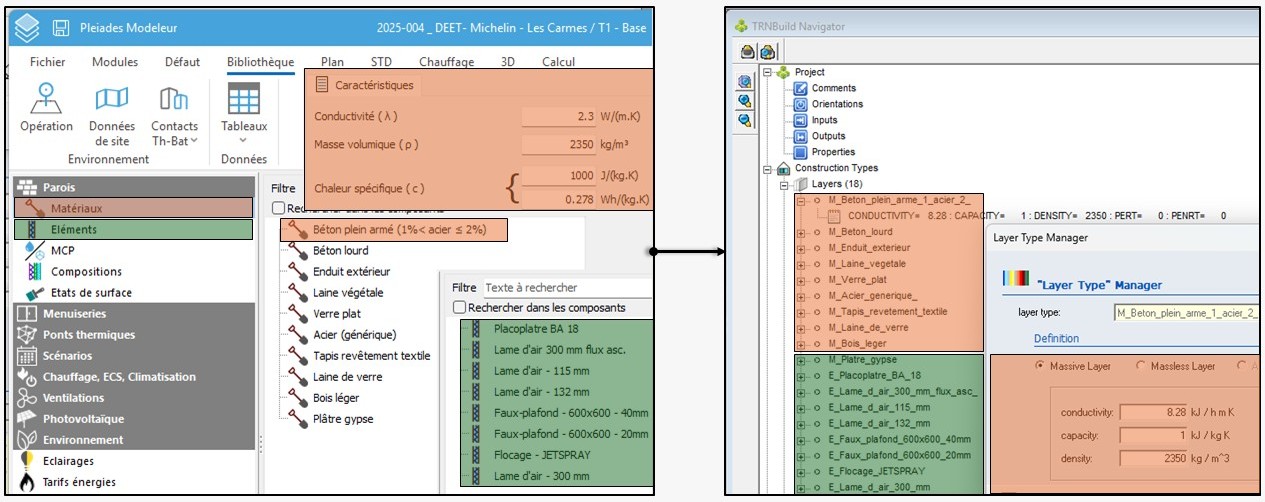

4.2 Pleiades Matériaux/Elément → TRNBuild (Layers)

Chaque couche de paroi dans TRNBuild correspond directement aux matériaux/ Eléments définis dans Pleiades.

Les paramètres transférés :

• Conductivité thermique → Conductivity

• Capacité thermique massique → Capacity

• Masse volumique → Density

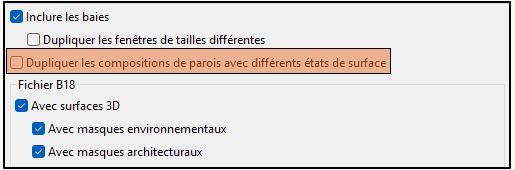

4.3 Pleiades Compositions → TRNBuild (Wall, Floor, Roof, Ceilings)

Pour la composition des parois entre Pleiades et TRNBuild, y a deux modes d’export qui existent :

- 1er cas: Sans duplication

Si la case est décochée, Pleiades cré la construction selon :

• Layers : depuis les compositions Pleiades.

• Thickness : épaisseurs réelles.

Les valeurs d’absorptivité et d’émissivité sont définies par défaut à 0,6 pour l’absorptivité (faces avant et arrière) et à 0,9 pour l’émissivité (faces avant et arrière). Le coefficient d’échange surfacique (avant et arrière) est fixé à 11 W/m²K.

- 2eme cas : avec duplication

Si la case est cochée Pleiades cré plusieurs constructions selon la composition, l'état de surface et I'inclinaison.

TRNBuild reçoit dans ce cas :

• Layers : depuis les compositions Pleiades.

• Thickness : épaisseurs réelles

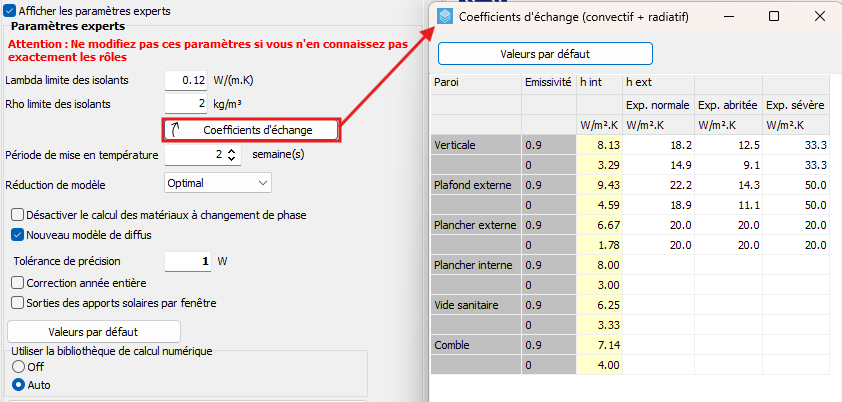

Dans ce cas, les valeurs d’absorptivité et d’émissivité sont déterminées à partir de l'état de surface défini dans le modeleur. Les coefficients d’échanges, quant à eux, sont définis dans l’interface de lancement des calculs STD (paramètres experts).

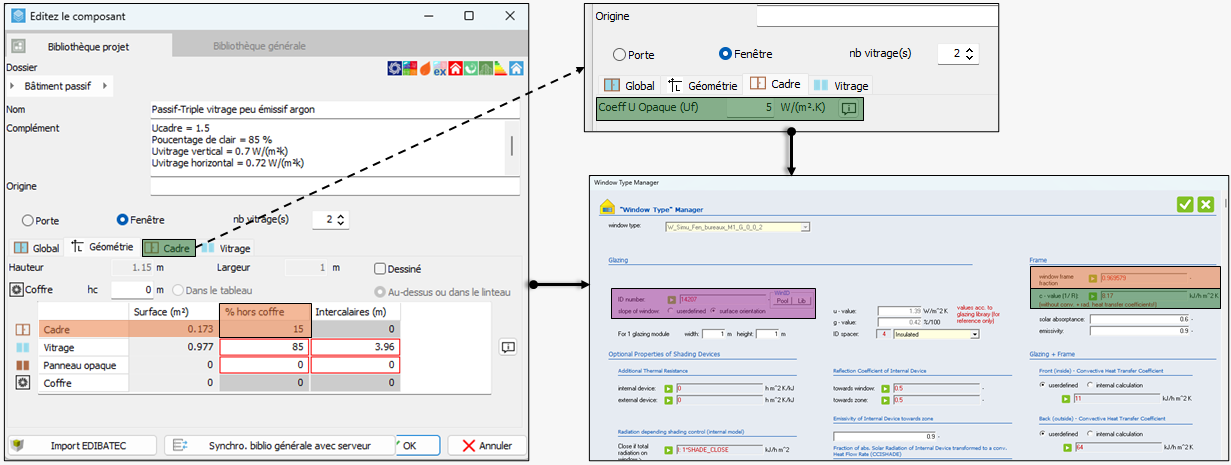

4.4 Pleiades Menuiseries → TRNBuild (Windows)

Les menuiseries doivent être définies en mode « valeurs calculées ». Cela permet de définir leur géométrie et de récupérer les paramètres FFRAME et UFRAME dans TRNBuild. Si la géométrie est définie en mode « valeurs connues », l’export ne sera pas possible.

Pour les menuiseries entre Pleiades et TRNBuild, y a deux modes d’export qui existe :

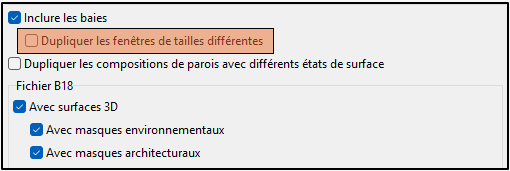

• Si la case n’est pas cochée, Pleiades va créer une « Window » par type de menuiserie.

• Si la case est cochée, le nombre de fenêtres sera multiplié en fonction des combinaisons menuiserie/taille, et la valeur de FFRAME sera ajustée selon les dimensions de chaque menuiserie.

WINID (14207) sera utilisé par défaut dans TRNBuild, c’est à l’utilisateur de définir les caractéristiques de la menuiserie ou de la sélectionner dans la bibliothèque de TRNBuild. Les valeurs UFRAME et FFRAME sont récupérées depuis Pleiades.

4.5 Pleiades Pont thermique → TRNBuild

Deux options pour transférer les ponts thermiques de Pleiades Modeleur vers TRNBuild.

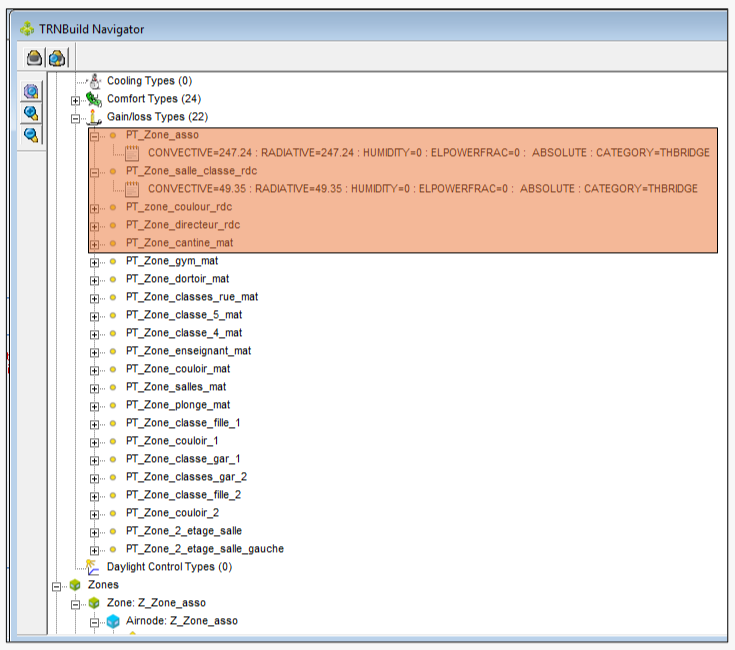

4.5.1 Gain/loss Types

Les ponts thermiques seront convertis en gain/loss de catégorie THERMAL BRIDGE. Un gain sera créé par zone avec 50 % répartis en part radiative et 50 % en part convective.

Pour chaque zone, on fait la somme de tous les types de ponts thermiques ainsi que des longueurs associées.

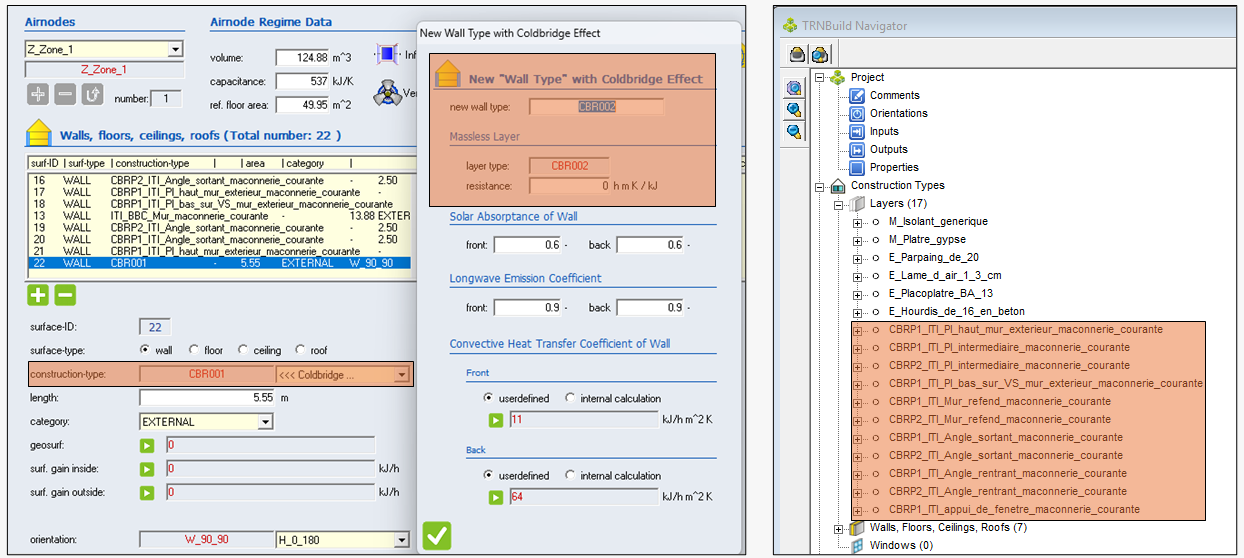

4.5.2 Coldbridge Effect

Cette méthode consiste à créer des ponts thermiques directement au niveau de la zone dans TRNBuild (figure ci-dessous). La création du pont thermique au niveau de la zone crée en parallèle le pont thermique au niveau de Layers dans TRNBuild.

Pour les ponts thermiques comportant deux composantes (ψ₁ et ψ₂), comme le pont thermique d’angle sortant, l’export vers TRNBuild est traduit en CBRP1 et CBRP2.

4.6 Pleiades Scénarios → TRNBuild Schedules

On propose deux méthodes pour exporter les scénarios de Pleiades vers TRNBuild : un export sous forme de schedules ou sous forme d’inputs. Pour l’ensemble des scénarios (température, Puissance dissipé, occupation, ventilation).

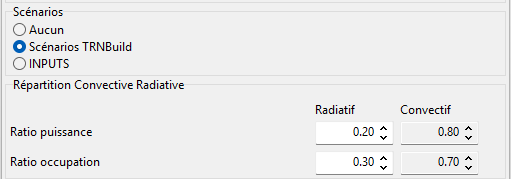

4.6.1 TRNBuild Schedules

L’export sous forme de schedules cré directement des scénarios dans TRNBuild, avec la possibilité de choisir le ratio entre la part convective et la part radiative des apports internes liés à l’occupation et à la puissance dissipée.

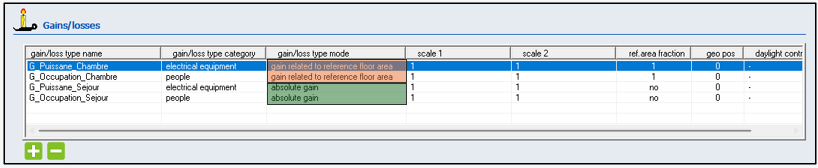

Pour les unités des scénarios d’occupation et puissance dissipé :

Scénarios d’occupation : deux options sont possibles dans Pleiades

• En occupation absolue → exportée comme absolute gain dans TRNBuild.
• En occupation surfacique (occupation/m²) → exportée comme gain related to reference floor area dans TRNBuild.

Scénarios de puissance dissipée : deux options également

• En puissance absolue (W) → exportée comme absolute gain dans TRNBuild.
• En puissance surfacique (W/m²) → exportée comme gain related to reference floor area dans TRNBuild.

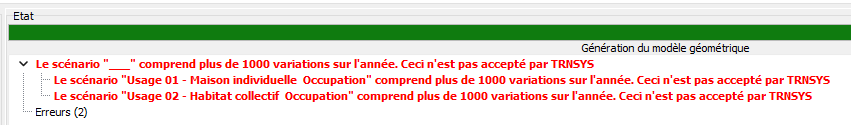

Une limitation de cette méthode d’export est que TRNBuild n’accepte pas plus de 1000 variations par an. Si vous renseignez un scénario avec plus de 1000 variations par an, vous obtiendrez ce message d’erreur. Dans ce cas, il faut utiliser des scénarios sous forme d’inputs.

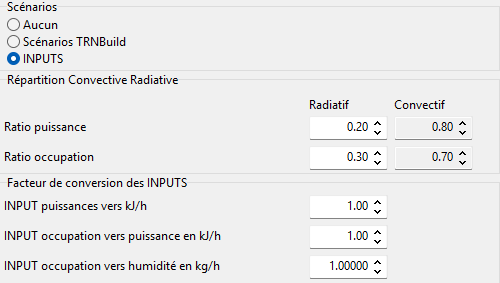

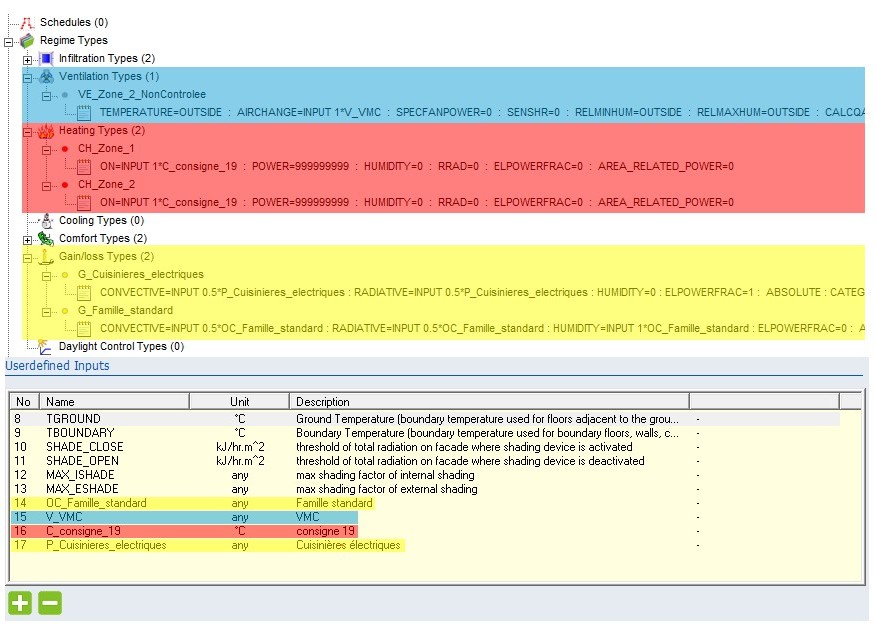

4.6.2 INPUTS

L’export sous forme de INPUTS crée directement des INPUTS dans TRNBuild, pour l’ensemble des scénario suivant (Ventilation, Température, Occupation et puissance dissipée) avec la possibilité de choisir le ratio entre la part convective et la part radiative des apports internes liés à l’occupation et à la puissance dissipée. On propose également des facteurs de conversion pour les inputs, car TRNBuild utilise des unités qui ne sont pas standardisées au niveau international.

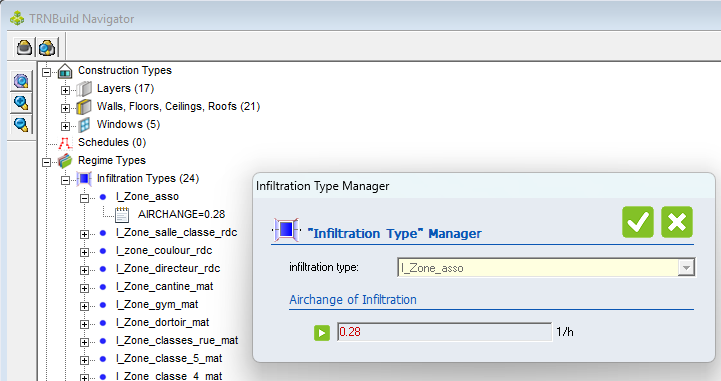

4.7 Pleiades Infiltration → TRNBuild Infiltration Type

Des Infiltrations seront créées depuis les débits d’infiltration saisi dans les zones en mode de ventilation simplifié de Pleiades (hors enveloppe aéraulique).

4.8 Remarques

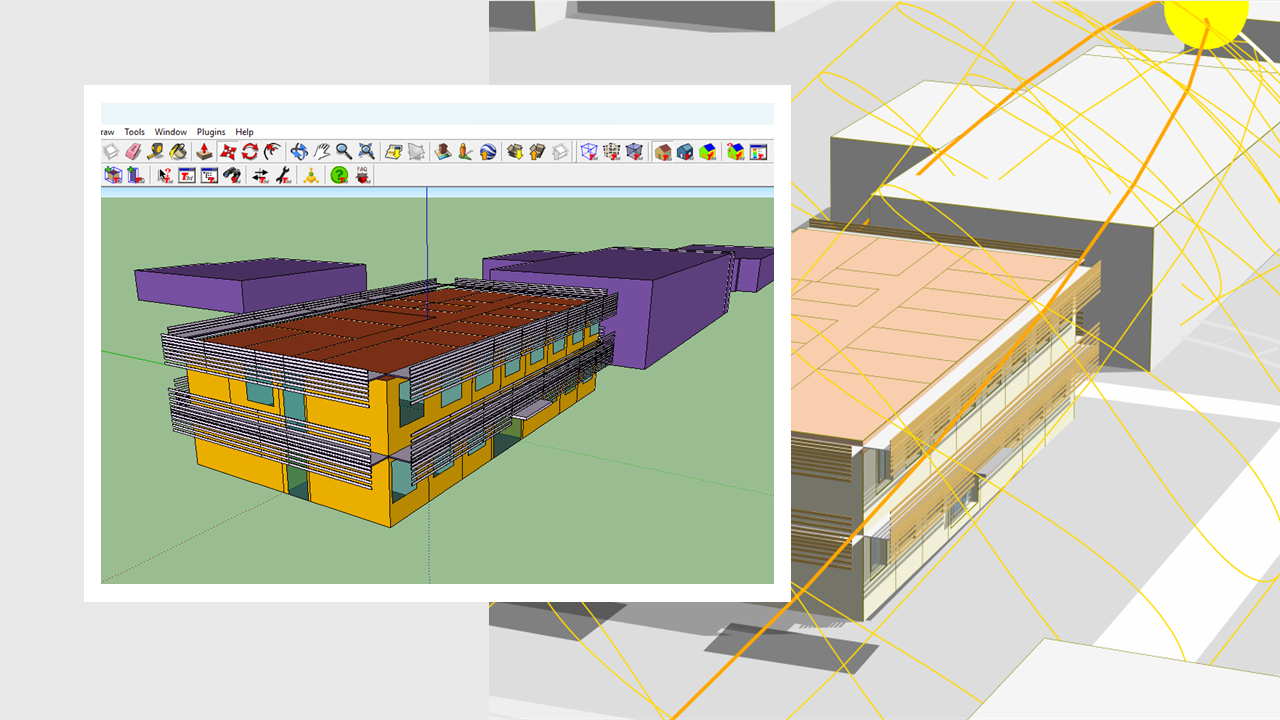

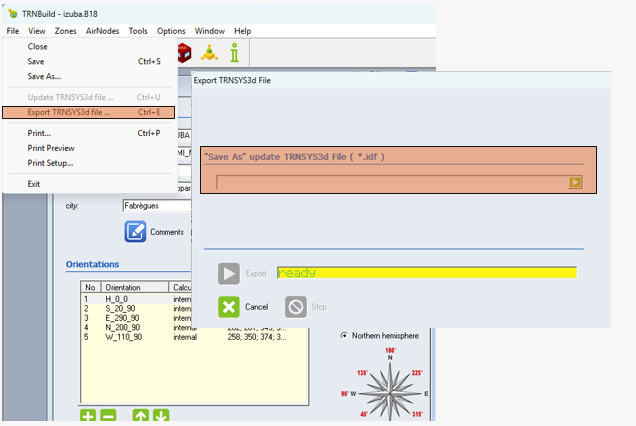

À partir du fichier .B18 généré par Pleiades Modeleur, il est ensuite possible de produire un fichier .IDF qui pourra être ouvert dans SketchUp.

Exemple d'export TRNSYS3d file pour le bâtiment d'IZUBA en idf sur SketchUp
