INIES (Bibliothèque)

















BASE DE DONNEES ACV : LA BASE INIES


1 Qu'est-ce qu'Inies?

La base Inies est une base de données utilisée obligatoirement pour les calculs d'ACV réglementaires :
- Expérimentation E+C-
- RE 2020 ACV

Cette base Inies est accessible dans la bibliothèque projet du Modeleur mais pas dans Pleiades Bibliothèque.



2 Les rubriques

L'ensemble des données environnementales provenant de la base Inies sont consultables dans cette interface.
Trois grandes rubriques proviennent de l'architecture d'Inies :

  • Les équipements (PEP ou DED ou lots forfaitaires)
  • Le produits de construction (FDES ou DED)
  • Les données de service (données conventionnelles)

Deux autres rubriques sont propres au logiciel Pleiades :

  • La rubrique "Non classé" correspond aux données configurées importées.
  • La rubrique "Toutes les catégories" permet d'afficher l'ensemble des données environnementales disponibles pour l'utilisateur dans Pleiades.

3 Les données environnementales

Il est possible de consulter l'ensemble de ces données environnementales, mais seules les PEP, les FDES, les fiches configurées et les DED peuvent être manipulées. Il existe six types de données environnementales.

3.1 FDES

Fiche de Déclaration Environnementale et Sanitaire.
Elles représentent un produit de construction, une gamme de produit d'un fabriquant ou de plusieurs fabricants.
Dans le cas d'un fabricant, ce sont des FDES individuelles. Dans le cas de plusieurs fabricants, ce sont des FDES collectives.

Les FDES collectives peuvent soit représenter une liste de fabricant clairement identifiés, soit elles représentent un secteur d'activité, et il faut dans ce cas faire attention au paragraphe "cadre de validité de la FDES".

3.2 PEP

Product Environnemental Produit.
Elles représentent un équipement, une gamme d'équipement d'un fabriquant ou de plusieurs fabricants.
Dans le cas d'un fabricant, ce sont des PEP individuelles. Dans le cas de plusieurs fabricants, ce sont des PEP collectives.

Les PEP collectives peuvent soit représenter une liste de fabricant clairement identifiés, soit elles représentent un secteur d'activité, et il faut dans ce cas faire attention au paragraphe "cadre de validité de la FDES".

3.3 DED

Donnée Environnementale par Défaut.
Elles sont publiées par le Ministère de la transition écologique et le Ministère en charge du logement.
Elles servent à combler le manque de données environnementales dites spécifiques (les FDES et les PEP).

3.4 Données conventionnelles

Les données conventionnelles convertissent en impacts les consommations liées au projet, telles que le transport de terres, la consommations énergétique, la consommation et l'assainissement de l'eau.

3.5 Lots forfaitaires

Les lots forfaitaires représentent des impacts proposés par la méthode réglementaire pour un certain nombre de lots et sous-lots.
Ils sont appliqués pas Pleiades lorsque l'utilisateur coche "lot forfaitaire" ou "sous-lot forfaitaire" au niveau Bâtiment ou Zone.

3.6 Fiche configurée

Les fiches configurées sont des données spécifiques obtenus grâce à des configurateurs.
Les configurateurs sont des outils validés qui permettent d'adapter les unités fonctionnelles des FDES et PEP disponibles sur Inies. La liste des configurateurs validés se trouve ici, sur le site RT-RE-bâtiment.

4 Consultation

Ces composants ACV peuvent intervenir à une ou plusieurs étapes du cycle de vie du bâtiment. Si OngletMatLibNEQ - neq-lib-mat-afficher-impact.png est coché en bas à gauche, alors en passant la souris sur les composants ACV, une infobulle va en indiquer :

  • Le nom de la données
  • Le numéro identifiant
  • L'unité fonctionnelle
  • Les références commerciales
  • L'ensemble des impacts environnementaux

En double-cliquant gauche sur le composant, une interface présente ces mêmes informations, ajoutées des informations suivantes :

  • L'unité
  • La durée de vie
  • La date de première publication
  • Le type de déclaration
  • La performance de l'Unité Fonctionnelle (UF)
  • Les éléments constitutifs
  • Le détail des impacts par phases du cycle de vie
  • Les contenus CO2 statique et dynamique
  • Un lien vers la page internet de la donnée environnementale (icône Icone planete.png en haut à droite)
NeqLibLib-item-view window 2.png

Les valeurs qui sont affichées peuvent être affichée en notation scientifique en cochant la case OngletMatLibNEQ - neq-lib-mat-afficher-scientifique.png

4.1 L'affichage/masquage, le tri et le filtrage des colonnes

Tips.png Ici sont les tips.

1. Pour affiner l'affichage des données environnementales, il est possible de cliquer gauche sur une catégorie ou une sous-catégorie Inies.

Par exemple pour consulter l'ensemble des isolants ITI, ouvrir avec la flèche vers le bas "Produit de construction", "Isolation" et cliquer gauche sur "Isolants thermiques et acoustiques pour murs (ITI)".

2. Il est possible de choisir les colonnes à afficher ou masquer, en cliquant droit sur les en-têtes de colonnes.

3. En cliquant gauche sur une colonne, il est possible de filtrer l'affichage par des règles simples de type "est égal à", "est supérieur ou égal à", "contient".

4. En cliquant gauche sur une colonne, il est possible de trier l'affichage par ordre croissant ou décroissant.

Voir la vidéo présentant comment choisir les meilleurs produits au regard de la performance environnementale.

5 Demande de DED

Il est maintenant possible d'effectuer une demande de création de donnée par défaut (DED) depuis le bouton AjoutElementACV.png. Pour ce faire, remplissez au préalable les informations sur le demandeur à l'aide du bouton ChoixBiblio02.png et renseignez les informations demandées.

Voici la procédure de développement des DED procedure_de_developpement_ded_decembre_2019.pdf



Un objet est alors ajouté à votre base de données, il est présenté comme un élément vide. En commentaire, est inscrit le numéro de votre demande. Ce numéro est intégré, conformément à la méthode réglementaire, dans le RSEE.

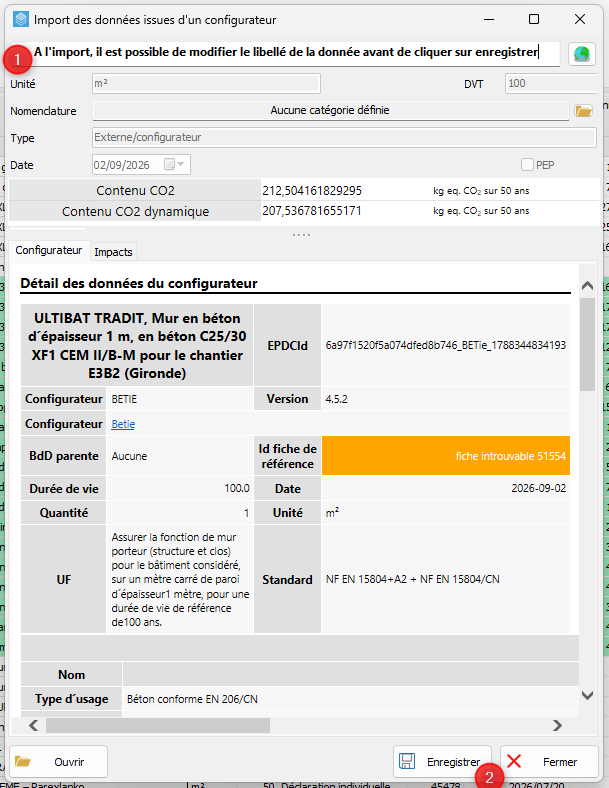

6 Importer un élément issu d'un configurateur

Le contenu de la base de base de données Inies peut être complété (via la bibliothèque projet du Modeleur, mais pas dans Pleiades Bibliothèque) en utilisant des configurateurs de données environnementales et sanitaires (par exemple BETie, De-bois ou SAVE).
Un configurateur est un outil mis à disposition par certains fabricants ou professionnels du bâtiment pour permettre la prise en compte de leurs produits alors qu'ils ne sont pas référencés dans la base de donnée Inies.
Ces configurateurs génèrent des fichiers au format .xml qui seront alors importés dans Pleiades via le bouton Importconfigurateur.png.

Voir la liste des configurateurs disponibles sur le site officiel RT-RE-bâtiment.

Ces données ainsi importées sont disponibles dans la bibliothèque projet et dans la bibliothèque du logiciel.

7 Comparaison

Il est possible de comparer des données environnementales au regard de plusieurs indicateurs d'impacts environnementaux. Pour cela, il est possible d'afficher uniquement les données correspondant à votre besoin de la manière suivante.
Ensuite

7.1 Sélectionner les données environnementales à comparer :

Pour cela, cliquer gauche sur la première cellule de la ligne de la donnée, faisant ainsi apparaître une icône ACV0029.png:
Pour désélectionner, cliquer gauche à nouveau.
Enfin pour afficher la fenêtre de comparaison, cliquer gauche sur la loupe ACV0031.png.

7.2 Graphique de comparaison :

Un graphique radar permet de comparer visuellement les données environnementales par rapport aux impacts environnementaux souhaités.
Ici, ce sont les émissions de gaz à effet de serre STATIQUE qui sont visibles. ACV30.png


En sélectionnant

  • Déchets dangereux éliminés (kg) DD
  • Utilisation nette d'eau douce (m3) C_eau
  • Emission de gaz à effet de serre (kgCO2eq.) EGES STATIQUE

On obtient le graphique radar suivant ACV34.png

Attention, pour l'instant il n'est pas possible d'afficher le CO2dynamique, qui est utilisé dans le calcul RE2020 ACV.


7.3 Sélectionner les impacts environnementaux :

Un seul ou plusieurs impacts peuvent être affichés. Pour les sélectionner, cliquer sur Indicateurs ACV0032.png.

Puis cocher les impacts environnementaux à afficher.

Le nombre d'éléments comparables n'est limité que par le nombre de couleurs disponibles dans le jeu de couleurs actif.


7.4 Comparaison des données en tableau :

L'onglet nommé Données permet d'afficher les informations synthétiques des données environnementales sous forme de tableau.
Sont affichés notamment les impacts statiques et dynamiques.
Ce tableau peut être sélectionné et copié-collé dans un classeur Excel. ACV0033.png
