1 Principe général

L'interface Tableau des Composants est disponible aux 4 niveaux Bâtiment , Zone et Lot et Sous-Lot.

Cette interface présente une synthèse des éléments ACV (Composants) saisis et pris en compte dans le calcul. Nous allons voir ici comment utiliser l'ensemble de ses fonctionnalités.

• Affichage synthétique de la modélisation ACV
• Édition
• Remplacement de fiches
• Export

Cette interface est un outil efficace : il est très aisé et recommandé de modéliser les composants ACV à cet endroit.

Les 2 boutons présents ici permettent respectivement de :

• Délier les associations ACV, c'est à dire de convertir les associations ACV des éléments thermiques (compositions) en éléments simples. En faisant cela, si on modifie une longueur de mur la quantité de matériaux ne sera plus récupérée dans l'élément ACV, puisqu'il n'est plus lié à la composition.
• Délier les macro-composants, c'est à dire de convertir tous les éléments liés à un macro-composant en éléments individuels.

Attention, ces deux boutons ont des actions irréversibles.

2 Affichage synthétique de la modélisation ACV

Le tableau permet d'avoir une vision globale de la modélisation, en synthétisant l'ensemble des composants présents dans le bâtiment, la zone, le lot ou le sous-lot.

En cliquant gauche sur une colonne, il est possible de trier/filtrer les composants par impacts totaux (pour repérer les plus gros contributeurs par exemple) sur le bâtiment ou part type de donnée environnementale. Également en cliquant gauche sur les colonnes, il est possible de figer ou défiger les colonnes.

2.1 Types de données environnementales présentes dans le tableau

Les différentes couleurs permettent d'identifier le mode de saisie des éléments:

• Éléments simples,
• Éléments liés à un objet géométrique
• Éléments issus de macro-composant
• Éléments saisis à un autre niveau (Projet, Bâtiment, ou zone)
• Fluides frigorigènes.

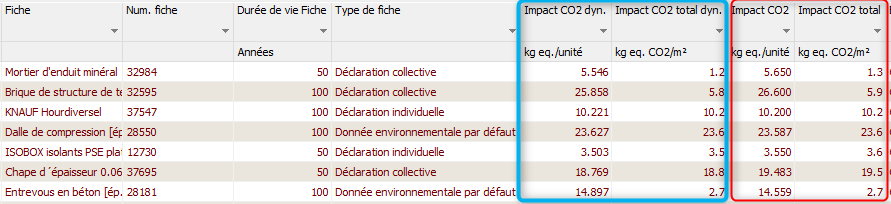

2.2 Impact CO2 total (kg eq. CO2/m²)

Cette colonne présente un pré-calcul de l'impact de chacun des composants durant la durée de vie totale du bâtiment, divisé par la surface de référence.

Il faut alors bien que les surfaces soient toutes renseignées au niveau des zones pour que la colonne Impact CO2 total soit calculée .

Attention, l'impact total est ici estimé avant lancement du calcul. Il ne prend pas en compte notamment les modules D, qui viendront favoriser ou défavoriser les composants modélisés. Ceci n'est donc qu'un pré-calcul, qu'il faut regarder avec du recul. Le résultat faisant foi est toujours celui obtenu dans Pleiades Résultats.

3 Édition du tableau

Il est possible de modifier/ajouter ou supprimer des éléments (sauf macro-composant) directement dans la grille à partir du bouton .
- Pour Editer un macro-composant, il faut aller dans la Bibliothèque projet. -

En cliquant droit sur le tableau, toutes les options de création et suppression de ligne s'affichent.

Le tableau permet d'effectuer des copier/coller à l'intérieur du tableau ou depuis Excel.

Voici l'ensemble des caractéristiques qui peuvent être modifiées :

• Nom
• Lot
• Quantité
• Fiche
• Num. fiche
• Durée de vie
• Commentaire

3.1 Informations minimales pour créer un composant

Les informations minimales à compléter pour créer un composant sont :

• Nom
• Lot

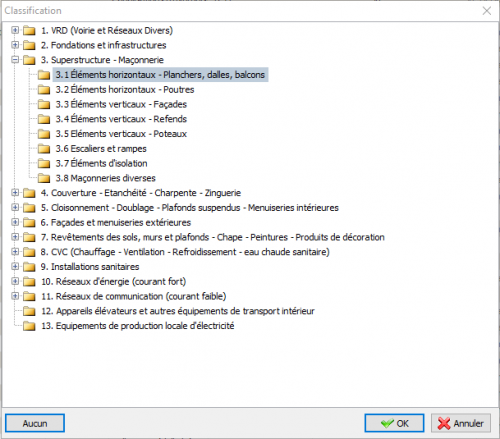

Un clic simple dans la colonne Lot donne accès à la liste des lots réglementaires.

Le composant sera créé dans votre bâtiment mais sans quantité et sans donnée environnementale. Il vous faudra ensuite ajouter :

• Quantité

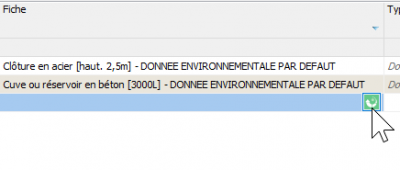

• Fiche ou num. fiche

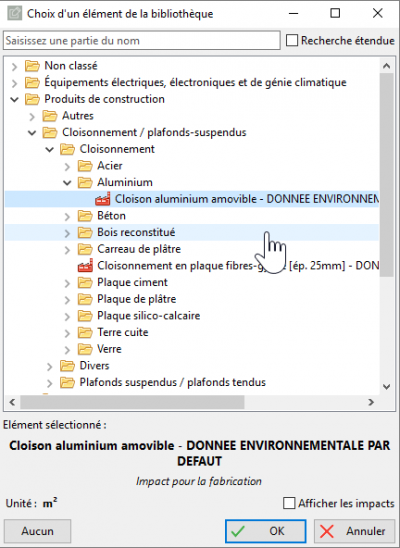

Un clic simple dans la ligne Fiche donne accès la base de données Inies.

A partir de là, votre modélisation impactera sur les résultats carbone de votre bâtiment.

3.2 Informations complémentaires

Durée de vie
Vous pouvez réduire la durée de vie de votre composant par rapport à la durée de vie proposée par le fabricant. La méthode et le logiciel ne permettent en revanche pas d'allonger la durée de vie d'un produit.

Commentaire
Le champs commentaire sert à garder une trace ou une justification pour le choix de la donnée environnementale, ou pour les quantités modélisées par exemple.

3.3 Import depuis tableur

Pour un utilisateur qui travaille sur Excel, la fonction permet d'ajouter en une seule fois la totalité de son tableur. Pour cela, l'Excel doit strictement respecter les colonnes du tableau (pour cela, exporter tout d'abord le tableau depuis Pleiades) et être enregistré au format "Texte séparateur tabulation".

4 Remplacer fiche dans le projet

5 Export

Il est possible d'exporter les données de cette grille dans Excel pour les y modifier. Ce fichier Excel ainsi modifié doit être enregistré en "Texte séparateur tabulation" pour pouvoir être ré-importé via la fonction Editer.
