Zone STD (Arbres STD Comfie et AMAPOLA)












Zone STD dans l'arbre projet

Cette fenêtre présente les caractéristiques de la zone ZoneSTD - icozone.png.

ZoneSTD - frameZone.png

Cliquer sur les flèches en haut à droite de ce cadre pour passer d'une zone à l'autre.


1 Généralités

Cette partie de la fenêtre présente :

  • le nom de la zone
  • un rappel des volume et surface de plancher de la zone (cumul des volumes et surfaces de plancher de l'ensemble des pièces composant par la zone)

Modifier directement le nom de la zone dans le cadre de saisie. Ce nom sera utilisé dans les résultats de simulation sur les graphiques, dans les tableaux, etc.


2 Chauffage suivant le modèle occupant (AMAPOLA)

Ce paramétrage existe uniquement dans AMAPOLA pour une zone appartenant à une partie de Bâtiment.


Si la simulation est effectuée avec le modèle stochastique au niveau projet et que le logement utilise également le modèle stochastique pour ses consignes de température, il est alors possible de stipuler si une zone n'est pas chauffée (p. ex. un débarras ou autre situé dans le volume chauffé).


3 Scénarios

Cette partie de la fenêtre permet de visualiser l'ensemble des scénarios et équipements d'une zone.


L'affectation s'effectue par un clic sur le lien bibliothèque ChoixBiblio01.png pour sélectionner le composant depuis la bibliothèque projet ou la bibliothèque générale. Le bouton ChoixBiblio02.png permet d'éditer le composant pour une modification éventuelle dans la bibliothèque projet . L'affectation/désaffectation d'un scénario est réalisée en cliquant sur le bouton comportant l'icône du scénario, ou bien au niveau Zonesthermiques - icobat.png Bâtiments de l'arborescence de l’Éditeur.

Cliquer sur le bouton "Copier dans toutes les zones" pour affecter le scénario à toutes les zones du projet.

3.1 Scénarios de consigne de température et d'apports internes

3.1.1 Scénarios de température

Cette partie présente :

  • les noms des scénarios de chauffage et de climatisation affectés à la zone
  • les puissances maximales de chauffage et de rafraîchissement

Ces puissances sont les puissances maximale d'émission en chaud et en froid. Elles peuvent être forcées à une valeur fixe par l'utilisateur ou laissées "par défaut". De ce cas la puissance sera largement surdimensionnée sur la base de 10 W/m3. Il est également possible de reprendre les résultats des calculs de dimensionnement chaud Icone DimChaud.png et froid Icone DimClim.png pour limiter la puissance disponible dans la zone.

L'utilisation de ces options de calculs de dimensionnement chaud Icone DimChaud.png et/ou de froid Icone DimClim.png nécessite une saisie complète de ces modules et l'activation de la licence correspondante (pour le module de froid).


3.1.2 Scénarios d'apports internes

Cette partie donne la possibilité de définir :

  • un scénario d'occupation
  • et plusieurs scénarios de puissance dissipée par zone (un par usage par exemple) pour différencier les apports par l’électricité et le gaz.

3.1.3 Sondes

La liste des sondes se remplit automatiquement lorsqu'un scénario de chauffage ou de rafraîchissement est affecté à la zone. Elle permet de spécifier la zone dont la température est utilisée pour la régulation du chauffage ou du rafraîchissement. Par défaut, chaque zone chauffée ou climatisée reçoit sa propre sonde, ce qui correspond à une régulation de la température pièce par pièce.

Il est possible de déplacer la sonde d'une zone (zone1) dans une autre (zone2). Pour cela, sélectionner la sonde de la zone1 et la glisser dans la zone2 dans l'arborescence du projet. Celle-ci contiendra sa propre sonde, ainsi que la sonde qui a été déplacée. Le chauffage des deux zones sera alors assuré de manière commune, à l'image d'un chauffage central, régulé sur la température de la zone2. La puissance de chauffage dans chacune des deux zones sera proportionnelle à la puissance maximale.

Lors des calcul de STD, il se peut que vous obteniez le message d'erreur indiquant "Erreur de positionnement de sondes" :
Erreur sondes.png
Si tel est le cas, consultez ce qui est indiqué ici dans la FAQ.


Mettre toutes les sondes dans la pièce principale revient à réguler le chauffage (ou le rafraîchissement) en fonction de la température de la pièce principale au lieu d'une régulation pièce par pièce. Ceci permet de décrire une régulation de chauffage central dans cet exemple.


Une sonde de régulation ne doit pas être affectée à une zone ne disposant pas de consigne. Dans ce cas, la régulation ne pourrait pas être prise en compte par le logiciel.


3.2 Scénarios de Ventilation

La saisie des scénarios de ventilation n'est possible que si la zone n'appartient pas à une zone aéraulique (calcul simplifié des ventilations). Le calcul aéraulique détaillé effectué par Comfie n'utilise pas ces scénarios mais nécessite la saisie détaillée des équipements de ventilation dans l'arborescence et au niveau de l'onglet Plan.


Cet affichage est absent pour les zones situées dans une enveloppe aéraulique.

En mode de saisie simplifié de la ventilation, cette partie présente :

  • le taux d'infiltration (ou perméabilité) à l'air de la zone (supposé fixe)
  • les caractéristiques de ventilation externe de la zone
  • les caractéristiques de ventilation externe avec condition de la zone
  • les caractéristiques de ventilation interne avec condition de la zone

3.2.1 Ventilation externe

Deux scénarios de ventilations externes (par exemple pour la VMC et pour une surventilation nocturne) sont disponibles en plus du débit d'infiltration.

Dans le cas d'utilisation d'une VMC double flux, renseigner l'efficacité de l'échangeur dans la case "Efficacité de l'échangeur (double flux)" :

  • 0 : pas d'échangeur (0% de récupération de chaleur)
  • 1 : échangeur parfait (100% de récupération de chaleur)

Définir éventuellement sa période de by-pass en cochant la case "Bypass échangeur" et en indiquant les première et dernière semaines où le by-pass sera enclenché.

Cliquer sur le bouton "Copier dans toutes les zones" pour affecter cette valeur à toutes les zones.

Cliquer sur le bouton "Suppr." pour supprimer la valeur et ne pas considérer d'échangeur.

Le champ Puiss. Elec. permet de spécifier la puissance électrique du système de ventilation (en W par m3/h). Cette puissance est supposée constante et l'énergie consommée par le système de ventilation considérera le débit de ventilation effectif, notamment dans le cas du scénario de ventilation avec conditions.

ZoneSTD - ChampPelecVentil.png

Le scénario de ventilation externe à l'icône violette peut être contrôlé à son allumage et à son arrêt. Choisir le contrôle voulu dans la liste déroulante.

ZoneSTD - ListeCond.png

Pour créer ou modifier un jeu de conditions, cliquer sur le bouton Controles - BoutonDefCond.png.

Ces conditions sont décrites dans le paragraphe Conditions de ventilation.

L'effet de "l'échangeur" est de réduire les échanges de chaleur lié à la ventilation externe. Par exemple, un rendement de 0,5 aura pour effet de diviser par 2 la chaleur perdue (ou reçue) vers l'extérieur. Ceci est équivaut à réduire le débit maximum du scénario considéré lorsque l'échangeur n'est pas by-passé.


Pour les ventilations :

  • Les débits doivent êtres équilibrés :
    • il ne faut pas extraire plus d'air d'une zone thermique que ce qu'il en entre;
    • il est possible d'injecter plus d'air d'une zone thermique que ce qu'il en sort ; le surplus sera automatiquement évacué vers l'extérieur.
  • Les valeurs des débits des scénarios de ventilation ne doivent pas excéder les 50 vol/heure sans quoi cette valeur très élevée pourrait générer des erreurs dans la simulation ou dans les résultats obtenus.


3.2.2 Scénario de ventilation interne

Comme pour le scénario de ventilation externe, il est possible de choisir un scénario de ventilation interne et un contrôle de ce scénario.

Ce scénario fait référence aux ventilations internes qui sont configurées dans l'onglet Ventilation interne, disponible au niveau Zonesthermiques - icobat.png Bâtiments de l'arborescence du de l’Éditeur.

4 Paramètres de confort

Cet onglet présente le paramétrage de l'analyse de confort de chaque zone thermique ZoneSTD - icozone.png suivant les normes EN 7730, EN 15251 et suivant le diagramme de Givoni.

L'analyse de confort est effectuée après activation du module via la coche "Analyse de confort" :

Confort01 - Confort01.png

Cliquer sur les flèches en haut à droite de ce cadre pour passer d'une zone à l'autre pour leur paramétrage. Les résultats sont visualisables dans l'onglet Confort de Pleiades Résultat.

4.1 Généralités EN 15251 et EN 7730

Ces normes spécifient des critères relatifs à l’ambiance intérieure pour la conception, les calculs énergétiques, les performances et l’exploitation des bâtiments. La norme EN 15251 identifie les paramètres de l’ambiance intérieure utiles pour le contrôle et l’affichage, comme le recommande la Directive Performance Énergétique des Bâtiments. Ces normes s’appliquent essentiellement aux bâtiments non industriels pour lesquels les critères d’ambiance intérieure sont déterminés par l’occupation humaine et dont l’ambiance intérieure n’est pas notablement influencée par une production ou par des procédés. La norme est ainsi applicable aux types de bâtiments suivants : maisons individuelles, immeubles d’habitation, bureaux, bâtiments d’enseignement, hôpitaux, hôtels et restaurants, installations sportives, bâtiments de service pour le commerce de gros et de détail.

Ces normes ne prescrivent pas de méthode de conception mais fournit les paramètres d’entrée pour la conception des bâtiments, des systèmes de chauffage, de rafraîchissement, de ventilation.

Différentes catégories de critères peuvent être utilisées en fonction du type de bâtiment, d’occupants, de climat et des différences nationales. Elles spécifient plusieurs catégories d’ambiance intérieure entre lesquelles on peut choisir pour un espace à traiter. Ces différentes catégories peuvent également être utilisées pour l’évaluation globale annuelle de l’ambiance intérieure en estimant le pourcentage de temps dans chaque catégorie.

Confort02 - Confort02.png
Confort08 - Confort08.png


Les paramètres fournis globalement pour l'analyse des critère PPD et PMV d'hiver et d'été sont:

- le Scénario de métabolisme (1 unité métabolique = 1 met = 58,2 W/m²).

- la vitesse d'air (0 m/s à 1 m/s).


L'affectation s'effectue par un clic sur le lien bibliothèque ChoixBiblio01.png pour sélectionner le composant depuis la bibliothèque projet ou la bibliothèque générale. Le bouton ChoixBiblio02.png permet d'éditer le composant pour une modification éventuelle dans la bibliothèque projet .

4.1.1 Bâtiment chauffés et rafraîchis

Les saison de chauffage et de rafraîchissement sont définies globalement au niveau du Projet

.

Les catégories recommandées pour la conception des bâtiments chauffés et climatisés:

Confort03 - Confort03.png

L’indexe PMV-PPD définie dans la norme EN 7730 tient compte de l’influence des 6 paramètres thermiques (vêtements, activité, température radiante moyenne et d’air, vitesse d’air et humidité). Il ne prend pas en compte les critères relatifs aux facteurs d’inconfort locaux comme les courants d’air, l’asymétrie de la température de rayonnement, les gradients verticaux de température d’air et les températures de surface au sol.

Dans le calcul effectué par le logiciel, les températures radiantes moyennes et de l'air sont estimées égales à la température opérative.


Confort10 - Confort10.png

L'habillement est défini saisonnièrement avec une modulation possible. Le logiciel considère ainsi que les occupants ont la possibilité de remettre ou enlever un habit. L'habillement est défini en clo (1 unité vestimentaire = 1 clo = 0,155 m2⋅K/W), des proposition d'habillement sont disponible à partir du bouton d'aide Confort11 - Confort11.png

Confort12 - Confort12.png

Sur la base des critères choisis (catégorie de confort et typologie de bâtiment) un intervalle de température correspondant est établi. Cet intervalle correspond à la température intérieure recommandée pour les calculs énergétiques:

Confort09 - Confort09.png

Il est possible de forcer les températures hautes et basses en décochant la typologie de bâtiment. La température de conception (dimensionnement des équipements) moyenne peut être différente des valeurs présentées afin de prendre en compte, par exemple, l'habitude locale ou le désir d'économiser l'énergie tant que la variation journalière par rapport à la température de conception se situe dans la plage donnée et que les occupants ont le temps et l'opportunité de s'adapter à la température de conception modifiée.

4.1.1.1 L'indice PMV (vote moyen prévisible)

Le PMV est un indice qui donne la valeur moyenne des votes d'un groupe important de personnes exprimant leur sensation thermique sur une échelle à 7 niveaux. Il est basé sur le bilan thermique du corps humain. L'équilibre thermique est atteint lorsque la production interne de chaleur dans le corps est égale à la perte de chaleur vers l'ambiance. Dans une ambiance modérée, le système de thermorégulation humain tentera automatiquement de modifier la température cutanée et la sécrétion sudorale pour maintenir l'équilibre thermique.

Confort04 - Confort04.png
4.1.1.2 L'indice PPD (pourcentage prévisible d'insatisfaits)

L'indice PMV est une estimation de la valeur moyenne des votes de sensation thermique donnés par un groupe important de personnes exposées à la même ambiance. Mais les votes individuels sont dispersés autour de cette valeur moyenne et il peut être utile de prévoir le nombre de personnes susceptibles de ressentir un inconfort chaud ou froid. L'indice PPD prévoit le nombre de personnes insatisfaites thermiquement parmi un groupe important de personnes. Le reste du groupe se sentira thermiquement neutre, légèrement tiède ou légèrement frais. La distribution prévisible des votes est donnée ci-dessous:

Confort05 - Confort05.png

4.1.2 Bâtiments non climatisés

Confort13 - Confort13.png

Les critères d'ambiance thermique spécifiés pour les bâtiments non climatisés peuvent être spécifiés en utilisant la méthode PMV-PPD ou être différents en raison d'une différence dans les attentes des occupants du bâtiment et dans leur adaptation à la chaleur. Le niveau de cette adaptation et de ces attentes dépend fortement des conditions climatiques extérieures.

En été, la plupart des bâtiments ventilés naturellement sont en fonctionnement libre de sorte qu'il n'y a pas de système de climatisation à dimensionner et que les critères définissant les catégories sont basés sur la température intérieure. Les températures d'été sont essentiellement utilisées dans la conception du contrôle thermique passif (par exemple, protections solaires, inertie thermique du bâtiment, conception d'ensemble, orientation et ouverture des fenêtres, etc.) pour éviter les surchauffes dans le bâtiment.

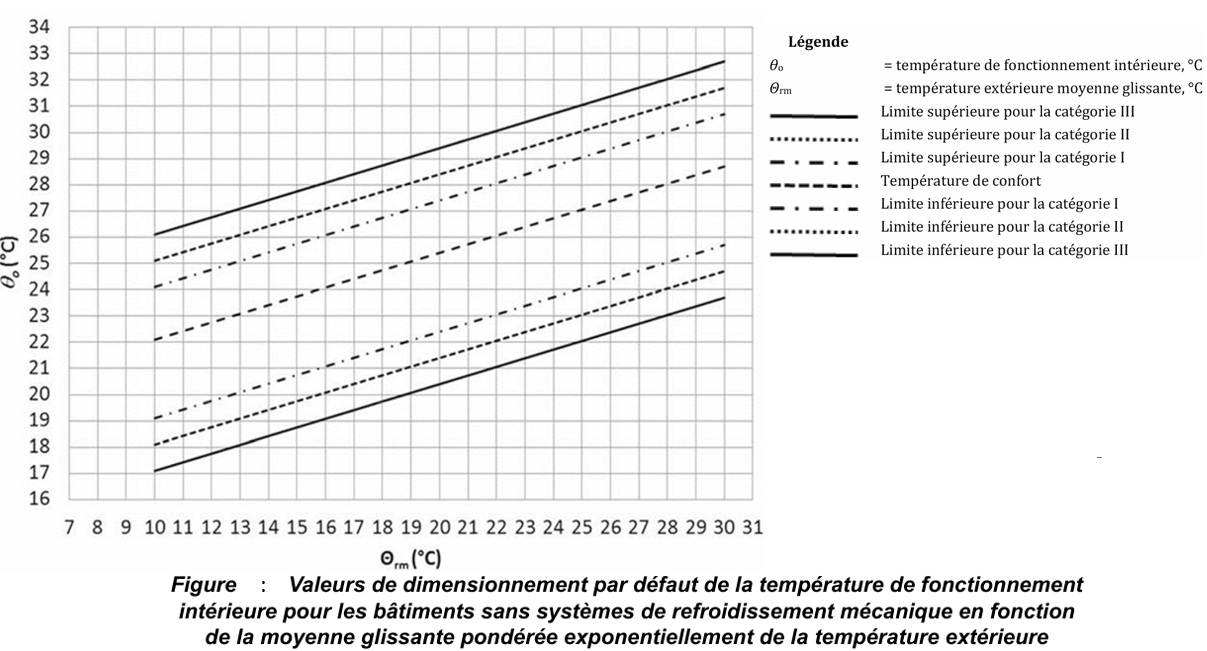

La norme EN 15251 fournie, pour chaque catégorie d'ambiance, une température intérieure acceptable en fonction d'une température extérieure en moyenne glissante:

Confort06 - Confort06.png

Les températures opératives (températures de la pièce) présentées ci-dessus sont valables pour des immeubles de bureaux ou autres bâtiments de types similaires destinés essentiellement à l'occupation humaine avec des activités essentiellement sédentaires et des pièces où il est facile d’accéder à des fenêtres ouvrables et où les occupants peuvent librement adapter leurs vêtements aux conditions thermiques intérieures et/ou extérieures.

Afin d’appliquer cette méthode optionnelle, les espaces en question doivent être équipés de fenêtres ouvrables facilement sur l’extérieur et dont l’ouverture peut être ajustée par les occupants des espaces. Cette méthode optionnelle s’applique seulement aux espaces dont les occupants ont des activités quasi sédentaires avec un niveau métabolique compris entre 1,0 et 1,3 met. Il est également important qu’il n’y ait pas de règles strictes d’habillement à l’intérieur du bâtiment afin de permettre aux occupants d’adapter librement l’isolation thermique de leur habillement.

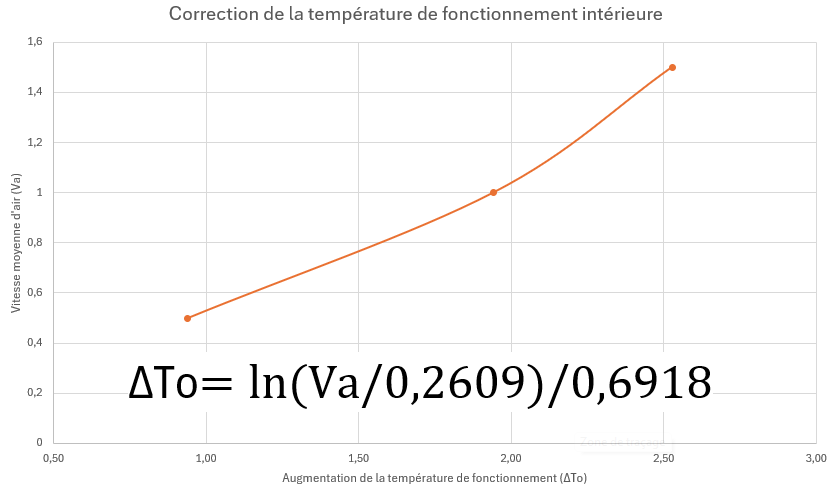

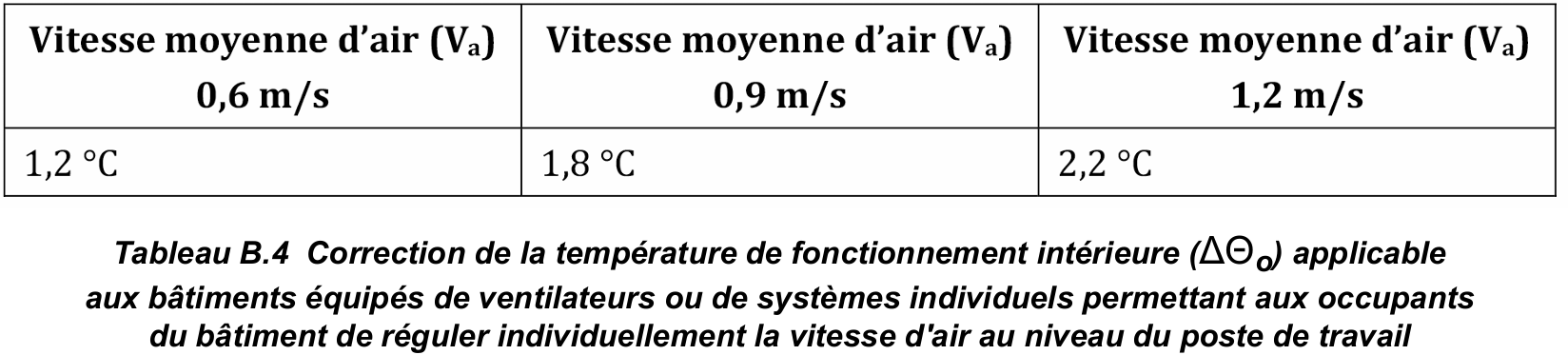

Dans des conditions de confort estival (températures opératives intérieures > 25 °C), l’augmentation de la vitesse d’air peut être utilisée pour compenser l’augmentation des températures d’air. Lorsqu’il y a des ventilateurs (qui peuvent être directement contrôlés par les occupants) ou d’autres moyens pour un réglage individuel de la vitesse d’air (par exemple, systèmes de ventilation personnels) les limites supérieures du graphique ci-dessus peuvent être augmentées de quelques degrés. la correction exacte de la température dépend de la vitesse d’air générée par le ventilateur:

Confort07 - Confort07.png

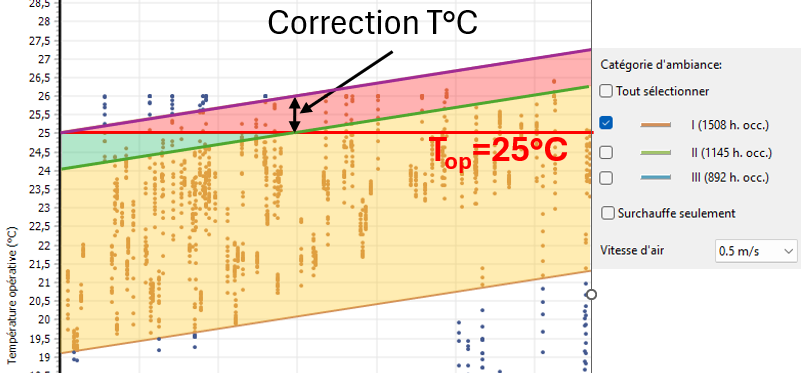

Cette méthode peut également être utilisée pour palier des températures excessives dans les bâtiments climatisés mécaniquement, si une méthode locale pour le contrôle des vitesses d’air (ventilateur, etc.) est disponible.

4.2 Givoni

Confort14 - Confort14.png

Le diagramme de Givoni présente sur le diagramme de l'air humide (température - humidité), une zone de confort définie en fonction de la vitesse d'air. Cet indicateur est principalement utilisé pour les climats chauds et humides.
