Pac double service (chauffage + ECS)












Titre V PAC double service


Les impressions écran que l'on retrouve dans ce paragraphe sont tirées d'Alcyone, mais la saisie sous Pleiades reste strictement identique. Il est d’ailleurs recommandé de la faire sous Alcyone plutôt que sous Pleiades.


Les PAC double service ont fait l'objet d'un titre V opération. La prise en compte de ce titre V ce fait automatiquement sans saisie spécifique.

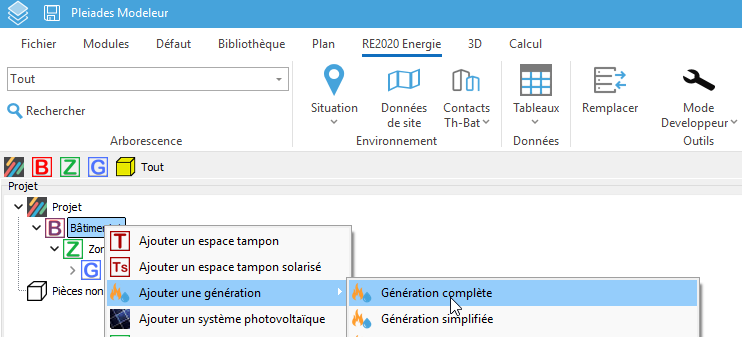

Pour saisir une PAC double service (Chauffage et ECS), il faut sélectionner une génération complète :


Toto5pacds - gencomplete.png


Le moteur de calcul du CSTB ne permet pas la prise en compte du chauffage avec accumulation via une PAC.

Une PAC double service pourra donc avoir de l'accumulation (un ballon de stockage) uniquement pour l'ECS mais pas pour le chauffage qui se fera donc en instantané.

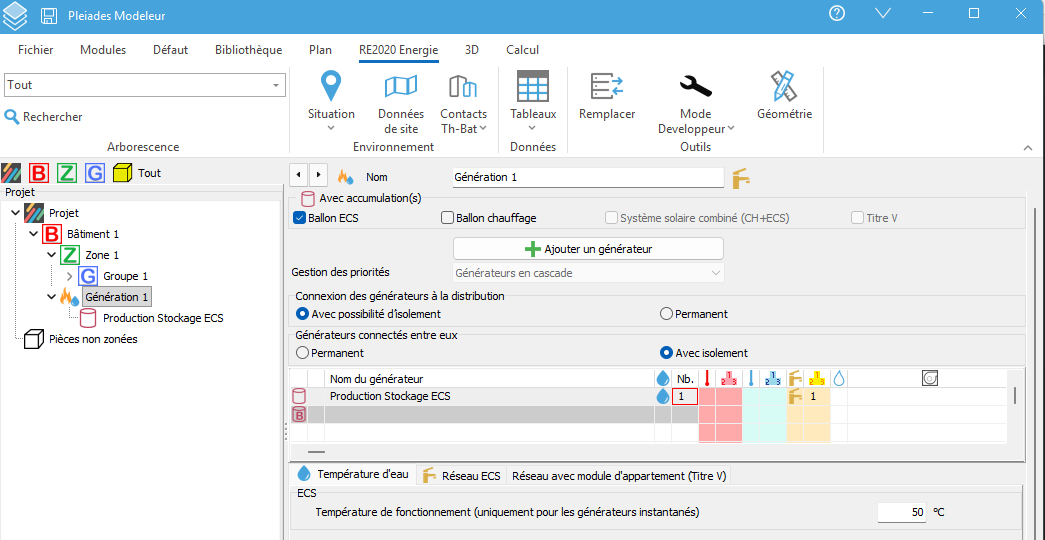

Au niveau de l'encadré "Avec accumulation", il faudra donc cocher "ECS" (pas chauffage + ECS) :


Toto5pacds - accecs.png

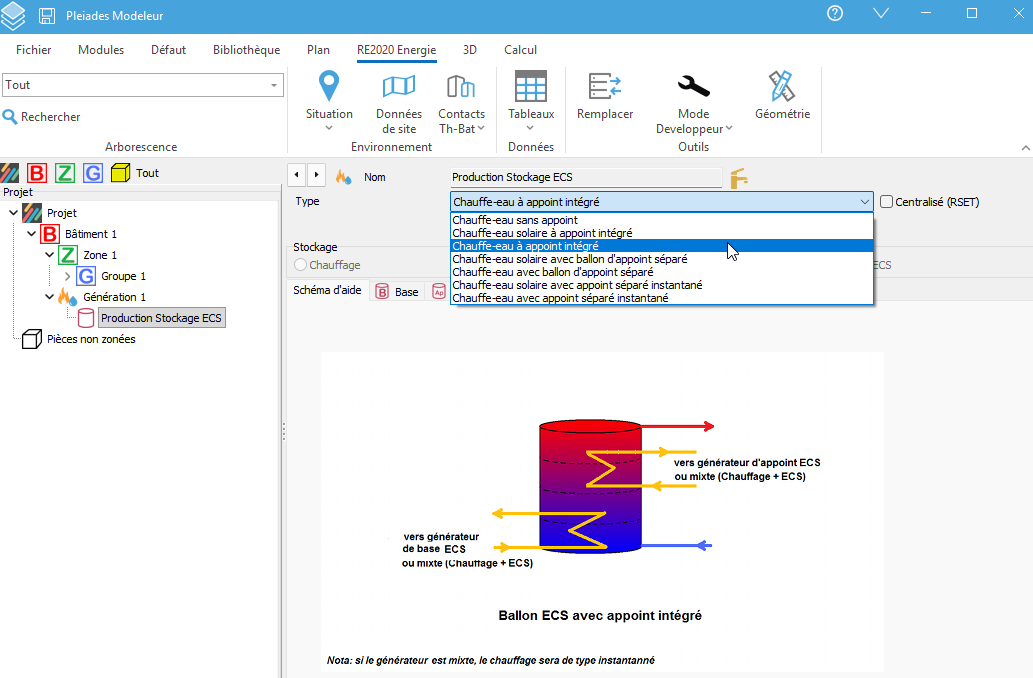

En cliquant sur le "Montage ballon ECS" (sur la partie gauche de l'écran), on accède au "Type" que l'on peut alors paramétrer comme "Chauffe-eau à appoint intégré".

L'onglet "Base" permet alors de sélectionner le ballon de stockage et la PAC double service.

L'onglet "Appoint" apparait et permet de spécifier un appoint de type "Générateur électrique".


Toto5pacds - chauffapinteg.png

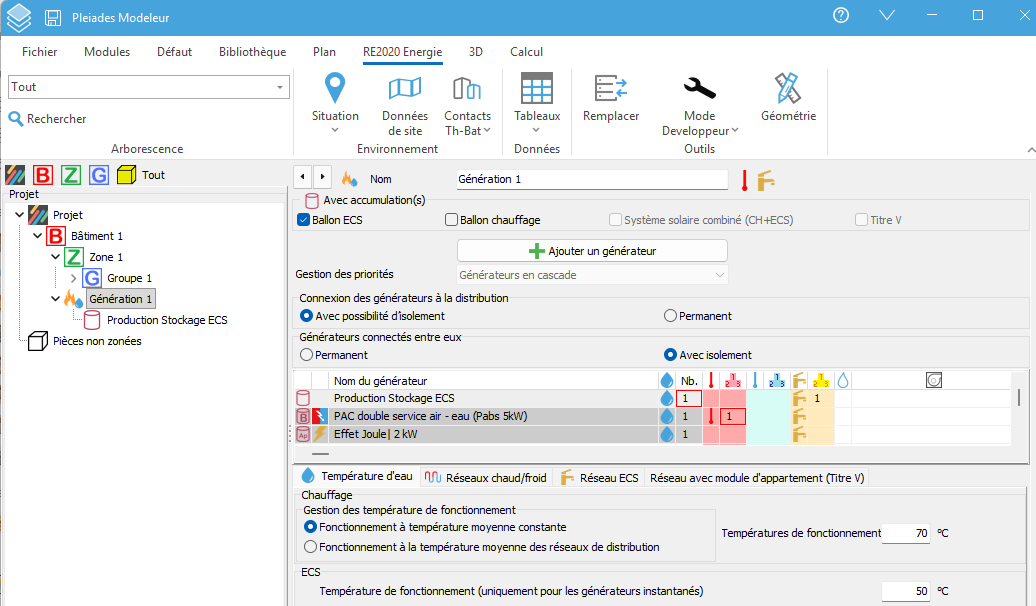

La visualisation finale du montage se fait en cliquant sur "Génération 1" (qui représente notre chaufferie) :


Toto5pacds - final.png


On peut alors vérifier via l'affichage des icônes
Toto5pacds - chauffage.png
et
Toto5pacds - ECS.png
les éléments qui assurent telle ou telle fonction.

Dans cet exemple, la chaufferie fait du chauffage et de l'ECS (on visualise donc les deux icônes au niveau de la génération) via une PAC double service (on visualise donc les deux icônes au niveau de cette PAC).

Le stockage se fait uniquement pour l'ECS (on visualise donc l'icône de l'ECS au niveau du ballon de stockage) et la génération électrique est un appoint uniquement pour l'ECS (on visualise donc l'icône de l'ECS au niveau de cet appoint électrique).


Il est possible de rajouter un appoint pour le chauffage en cliquant sur le bouton "Ajouter un générateur".

Voici ce que cela donne si on ajoute un appoint électrique pour le chauffage qui sera affecté en priorité 2 (cette résistance se déclenche si la PAC n'est pas suffisante) :


Toto5pacds - appointecs.png


Les priorités se gèrent via ne numéro indiqué dans la colonne symbolisé avec un en-tête en forme de podium.
