1 Principe général

Cette zone permet de visualiser, modifier, éditer l'ensemble des composants de bibliothèque utilisés (ou utilisables) dans le projet. Cette interface est identique dans les composants Modeleur, BIM et Éditeur.


Elle reprend l'ensemble des composants de bibliothèque présentés en bibliothèque générale.

Tous les composants récupérés depuis la bibliothèque générale sont copiés dans la bibliothèque "projet". Une modification de ces caractéristiques (via l'outil d'édition ChoixBiblio02.png) ne l'affecte que dans la bibliothèque projet. Le composant en bibliothèque générale reste inchangé.

1.1 Menu haut


Pour chaque type de composant, il est possible de :

  • Filtrer les affichages.
  • Trier l'affichage par ordre alphabétique.
  • Importer un nouveau composant depuis la base Edibatec. Ce bouton n'est pas disponible pour tous les composants.
  • Exporter tous les composants du projet vers la bibliothèque générale, hormis les composants standards. Les composants standards n'étant pas modifiables en bibliothèque générale, ceux-ci ne seront pas exportés.
  • Importer un nouveau composant depuis la bibliothèque générale.

1.2 Menu général en bas à gauche


Le menu en bas à gauche fait référence à l'ensemble des composants de la bibliothèque projet et pas uniquement aux composants affichés. Il est ainsi possible de :

  • Synchroniser la bibliothèque projet avec la bibliothèque générale : toutes les valeurs du projet reprennent les valeurs de la bibliothèque générale.
  • Exporter tous les composants de la bibliothèque projet vers la bibliothèque générale, hormis les composants standards. Les composants standards n'étant pas modifiables en bibliothèque générale, ceux-ci ne seront pas exportés.
  • Supprimer les composants inutilisés.
  • Comparer les valeurs des composants entre la bibliothèque projet et la bibliothèque générale.
  • Comparer les valeurs des composants entre la bibliothèque projet du projet courant et la bibliothèque projet d'un autre projet.



1.3 Menu bas


Le menu en bas de chaque type de composant bibliothèque permet de:

  • Éditer le composant pour une modification uniquement dans la bibliothèque projet.
  • Créer un nouveau composant depuis une interface vierge.
  • Supprimer les composants inutilisés.
  • Effectuer les remplacement dans le projet en y appliquant un éventuel filtre de rempalcement.

1.4 Clic droit sur la liste composant


Le menu pour chaque composant de bibliothèque permet de:

  • Éditer le composant pour une modification uniquement dans la bibliothèque projet.
  • Supprimer le composants.
  • Créer une copie.
  • Comparer les valeurs du composant avec bibliothèque générale.
  • Exporter le composant vers la bibliothèque générale.
  • Synchroniser le composant avec la bibliothèque générale (récupère les valeurs de bibliothèque générale).
Un double clic sur un composant de la liste projet permet également de l'éditer pour une modification éventuelle dans la bibliothèque projet


2 Les composants de bibliothèque disponibles

2.1 Les composants

Elle reprend l'ensemble des composants de bibliothèque présentés en bibliothèque générale hormis les scénarios présentés par type et non en fonction de leur statut hebdomadaire ou annuel.


2.2 Les composants spécifiques à l'ACV C-

2.2.1 Inies

2.2.1.1 Consultation

On retrouve dans l'onglet Matériaux tous les éléments constitutifs de la bibliothèque d'impacts environnementaux que l'on peut regrouper ainsi  :

  • les produits qui sont les éléments physiques de base du bâtiment : bois, acier, peinture,...
  • les menuiseries : portes et fenêtres
  • les procédés qui représentent un service ou une contrainte : le transport des produits ou des occupants du bâtiment, les impacts liés à la mise à disposition de l'électricité, l'utilisation ou le retraitement de l'eau.

Ces éléments peuvent intervenir à une ou plusieurs étapes du cycle de vie du bâtiment ; en passant la souris sur un élément, une infobulle va en indiquer le détail, mais en cliquant sur l'élément, un fenêtre va donner les mêmes informations de manière plus lisible.

Un clic sur une entête de colonne permet de trier les éléments dans l'ordre alphabétique de la colonne cliquée alors qu'un clic su run élément va ouvrir l a fenêtre de consultation de la fiche de l'élément :

NeqLibLib-item-view window 2.png

Le tableau des éléments de la bibliothèque peut être trié en cliquant sur l'en-tête d'une colonne, et les impacts associés à un élément peuvent être visualisés si l'option OngletMatLibNEQ - neq-lib-mat-afficher-impact.png est cochée ou en cliquant sur un élément du tableau.

Les valeurs qui sont affichées peuvent être affichée en notation scientifique en cochant la case OngletMatLibNEQ - neq-lib-mat-afficher-scientifique.png

2.2.1.2 Importer un élément issu d'un configurateur

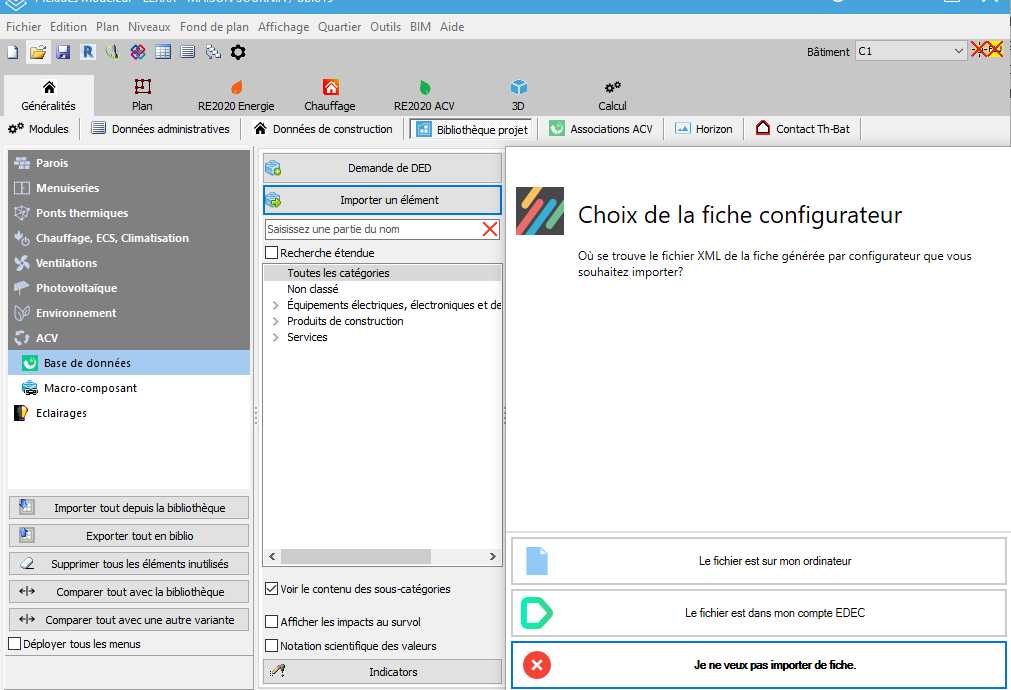

Le contenu de la base de base de données Inies peut être complété en utilisant des configurateurs de données environnementales et sanitaires. Un configurateur est un outil mis à disposition par certains fabricants ou professionnels du bâtiment pour permettre la prise en compte de leurs produits alors qu'ils ne sont pas référencés dans la base de donnée Inies. Ces configurateurs vont permettre la génération d'un fichier au format .xml qui sera alors importé dans Pleiades via le bouton Importconfigurateur.png.

Ces données ainsi importées le seront dans la bibliothèque du projet et dans la bibliothèque du logiciel.

2.2.1.3 Comparaison

Afin d'opérer des choix pour les solutions qui seront mises en œuvre dans les bâtiments, il est possible de comparer une ensemble d'éléments de la bibliothèque.


  • Choix des éléments :

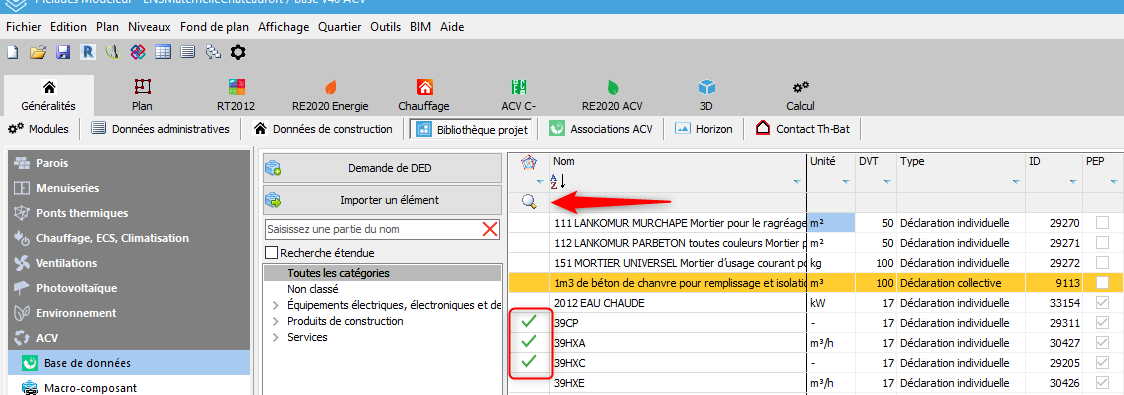

Pour cela il suffit de cliquer sur la première case de la ligne contenant l'élément à ajouter au comparatif afin de faire apparaître l'indicateur de comparaison :


De la même façon pour désélectionner l'élément, il suffit de cliquer sur l'indicateur de comparaison. Enfin pour afficher la fenêtre de comparaison des éléments il suffit de cliquer sur la loupe NeqLibLib-item-compare-tool.png dans la première ligne du tableau des éléments.


  • Fenêtre de comparaison des éléments :

La fenêtre de comparaison des éléments présente les valeurs d'impacts des éléments sélectionnés sur un graphe radar ce qui permet de visualiser les différences entre les éléments d'un simple coup d’œil.


Comme pour tous les graphes présentés dans le logiciel, le graphe des éléments affiché peut-être imprimé ou sauvegardé au format bitmap, JPEG ou vectoriel emf.

Le nombre d'éléments comparables n'est limité que par le nombre de couleurs disponibles dans le jeu de couleur actif.


2.2.2 Macro-composant E+C-

On retrouve ici les Cmoins10.png macro-composants E+C- utilisés dans le projets.
