Modes d'affichage (Arbre STD, RT2012, RT Ex et AMAPOLA)

















Modes d'affichage des arbres

Des options d'affichage de l’arborescence "projet" permettent de visualiser les liens entre les différents objets "équipements" de la production à l'émission.

Rtprojet - afficher.png

Il est possible de modifier les liens entre les objets en les déplaçant simplement dans l'arborescence.

1 Affichage de la production distribution de chauffage et ecs

Cet affichage présente l'ensemble des liens concernant la distribution de chaleur:

  • les générateurs de chaleurs,
  • les éventuel ballon décentralisée (dans le cas des PCAD)
  • les distributions intergroupes chaud et ecs,
  • les émetteurs de chaleurs,
  • les émetteurs ECS,
  • les batteries de préchauffage des CTA
Affichagedistribution - districhaud.png
Les émetteurs liés à aucune génération sont disposés an bas de arborescence. Les émetteurs électrique à effet Joule sont également dissociés.


Il est possible de modifier les liens entre les objets en les déplaçant simplement dans l'arborescence.


AffichageStd - dep1.pngAffichageStd - dep2.png

2 Modification multiple des caractéristiques d'émetteur

Dans le mode AffichageStd - pro0.png, il est possible de modifier les caractéristiques des émetteurs liés à une même génération. Sélectionner plusieurs émetteurs dans l'arborescence avec la touche MAJ (ou shift).

AffichageStd - selecmutiple.png

Les modifications apportées à droite sur les caractéristiques d'émission (type d'émetteur ou caractéristiques du réseau de groupe) seront reportées sur tous les émetteurs.

Cette fonctionnalité est disponible pour les émetteurs chaud, froid et ECS.

3 Affichage de la production distribution de froid

Cet affichage présente l'ensemble des liens concernant la distribution de chaleur:

  • les générateurs de froid,
  • les distributions intergroupes froid,
  • les émetteurs de froid,
  • les batteries de prérefroidissrement des CTA
Affichagedistribution - distrifroid.png
Les émetteurs liés à aucune génération sont disposés an bas de arborescence.


Il est possible de modifier les liens entre les objets en les déplaçant simplement dans l'arborescence.


4 Affichage de la distribution de ventilation

Cet affichage présente l'ensemble des liens concernant la distribution de ventilation:

  • les puits climatiques,
  • les caissons de VMC et CTA,
  • les bouches de ventilation ou assemblages,
  • les éventuel émetteurs terminaux
Affichagedistribution - distrivent.png
Il est possible de modifier les liens entre les objets en les déplaçant simplement dans l'arborescence.


5 Affichage de la géométrie exportée au moteur

Fonctionnement - afficher.png

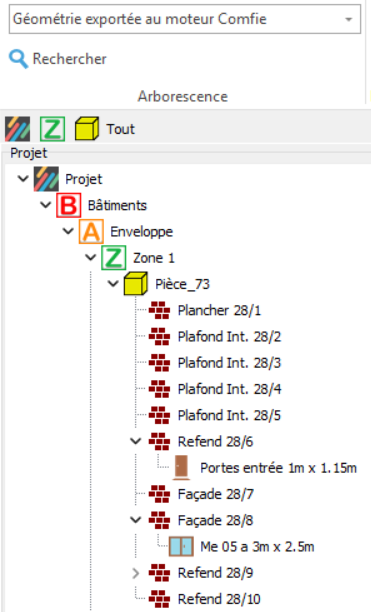

Dans le Modeleur, il existe un affichage spécifique "Géométrie exportée au Moteur" permettant d'obtenir l'identification d'un certain nombre d'éléments tel qu'on les obtient une fois le projet dans l'Editeur : on obtient alors l'identification des façade, toitures, planchers, refends, les volumes des pièces, l'altitude des planchers, détail des parois déperditives, U, ponts thermiques, menuiseries, détail calcul Ue....
